養(yǎng)殖防滲土工膜搭接焊接基本操作事項
瀏覽次數(shù)：次信息來源：泰安佳路通工程材料有限公司發(fā)布時間：2025/5/7

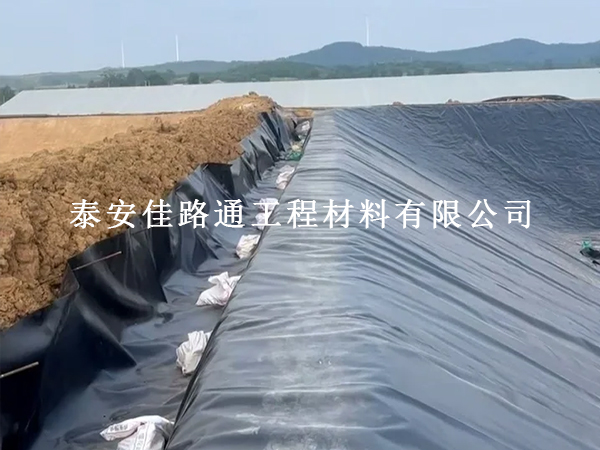

在養(yǎng)殖工程中，防滲土工膜的搭接焊接質(zhì)量直接關(guān)系到養(yǎng)殖區(qū)域的水體保持、污染物隔離等關(guān)鍵功能，對養(yǎng)殖效益和環(huán)境**有著重要影響。以下是養(yǎng)殖防滲土工膜搭接焊接的基本操作事項。施工前準(zhǔn)備材料檢查在焊接前，需對防滲土工膜進(jìn)行全面檢查。查看土工膜表面是否存在破損、孔洞、褶皺等缺陷。對于存在質(zhì)量問題的土工膜，應(yīng)及時進(jìn)行修補(bǔ)或更換，確保用于焊接的土工膜質(zhì)量符合要求。同時，要核對土工膜的規(guī)格、型號，確保其與設(shè)計要求一致。設(shè)備調(diào)試焊接設(shè)備是保證焊接質(zhì)量的關(guān)鍵。根據(jù)土工膜的材質(zhì)和厚度，選擇合適的焊接設(shè)備，如熱楔式焊接機(jī)、擠出式焊接機(jī)等。在正式焊接前，對焊接設(shè)備進(jìn)行調(diào)試。檢查設(shè)備的溫度控制、壓力調(diào)節(jié)、行走速度等功能是否正常。進(jìn)行試焊，通過試焊樣品的拉伸強(qiáng)度、剝離強(qiáng)度等檢測，確定**佳的焊接參數(shù)，如焊接溫度、焊接壓力和焊接速度等。場地清理焊接場地應(yīng)保持平整、干凈，無尖銳雜物、石塊等可能損傷土工膜的物體。清除場地內(nèi)的雜草、樹枝等雜物，對場地進(jìn)行平整處理，確保土工膜鋪設(shè)后能夠與基層緊密貼合，避免因場地不平整導(dǎo)致土工膜受力不均而損壞。土工膜鋪設(shè)與搭接鋪設(shè)要求土工膜鋪設(shè)時應(yīng)遵循一定的順序和方向，一般從場地的一端向另一端依次鋪設(shè)。在鋪設(shè)過程中，要盡量減少土工膜的褶皺和拉伸，保持土工膜的自然狀態(tài)。對于大面積的養(yǎng)殖區(qū)域，可采用分區(qū)鋪設(shè)的方式，但要注意各區(qū)域之間的銜接和搭接。搭接寬度土工膜的搭接寬度是影響焊接質(zhì)量的重要因素之一。一般情況下，熱楔式焊接的搭接寬度不小于 10cm，擠出式焊接的搭接寬度不小于 7.5cm。具體的搭接寬度應(yīng)根據(jù)土工膜的材質(zhì)、厚度以及設(shè)計要求進(jìn)行確定。在搭接處，要將上下兩層土工膜對齊，確保搭接平整，無錯位現(xiàn)象。焊接操作要點(diǎn)熱楔式焊接溫度控制：熱楔式焊接是利用加熱的楔塊將兩層土工膜的搭接部分熔化，然后在壓力作用下使其融合在一起。焊接溫度應(yīng)根據(jù)土工膜的材質(zhì)和厚度進(jìn)行調(diào)整，一般控制在 220 - 300℃之間。溫度過低，土工膜熔化不充分，焊接強(qiáng)度不足；溫度過高，則會導(dǎo)致土工膜燒焦、老化，影響焊接質(zhì)量。壓力調(diào)節(jié)：焊接壓力要適中，以保證土工膜在焊接過程中能夠緊密貼合，同時又不至于因壓力過大而損壞土工膜。一般焊接壓力控制在 0.1 - 0.2MPa 之間。在焊接過程中，要隨時檢查焊接壓力是否穩(wěn)定，如有異常應(yīng)及時調(diào)整。行走速度：焊接設(shè)備的行走速度要均勻，一般控制在 2 - 5m/min 之間。行走速度過快，土工膜熔化不充分，焊接不牢固；行走速度過慢，則會導(dǎo)致土工膜過熱，影響焊接質(zhì)量。操作人員應(yīng)根據(jù)焊接設(shè)備的性能和土工膜的實際情況，合理控制行走速度。擠出式焊接焊條選擇：擠出式焊接是利用加熱的焊條將兩層土工膜的搭接部分粘結(jié)在一起。焊條的材質(zhì)應(yīng)與土工膜的材質(zhì)相匹配，以確保焊接的兼容性和強(qiáng)度。在選擇焊條時，要注意焊條的直徑和規(guī)格，一般根據(jù)土工膜的厚度選擇合適的焊條。焊接溫度與速度：擠出式焊接的溫度和速度也需要嚴(yán)格控制。焊接溫度一般控制在 190 - 250℃之間，焊接速度根據(jù)焊條的直徑和土工膜的厚度進(jìn)行調(diào)整，一般控制在 0.5 - 2m/min 之間。在焊接過程中，要保證焊條均勻地擠出，填充在土工膜的搭接縫隙中，形成連續(xù)、牢固的焊縫。焊接順序對于大面積的土工膜焊接，應(yīng)采用合理的焊接順序。一般先進(jìn)行縱向焊接，再進(jìn)行橫向焊接。在焊接過程中，要注意避免交叉焊接，以免影響焊接質(zhì)量。對于轉(zhuǎn)角、邊緣等特殊部位，應(yīng)采用手工焊接或其他特殊工藝進(jìn)行處理，確保焊縫的密封性和強(qiáng)度。焊接質(zhì)量檢測外觀檢查焊接完成后，首先要進(jìn)行外觀檢查。檢查焊縫表面是否平整、光滑，有無氣泡、裂紋、燒焦等缺陷。焊縫邊緣應(yīng)整齊，無漏焊、虛焊現(xiàn)象。對于外觀檢查不合格的焊縫，應(yīng)及時進(jìn)行修補(bǔ)或重新焊接。破壞性檢測外觀檢查合格后，還需進(jìn)行破壞性檢測。一般采用剪切試驗或剝離試驗的方法，從焊縫處截取一定尺寸的試樣，進(jìn)行拉伸強(qiáng)度、剝離強(qiáng)度等力學(xué)性能測試。檢測結(jié)果應(yīng)符合設(shè)計要求和相關(guān)標(biāo)準(zhǔn)規(guī)范的規(guī)定。對于破壞性檢測不合格的焊縫，應(yīng)擴(kuò)大檢測范圍，對不合格區(qū)域進(jìn)行返工處理，直至檢測合格為止。成品保護(hù)焊接完成后，要對焊接好的土工膜進(jìn)行成品保護(hù)。在后續(xù)的施工過程中，要避免在土工膜表面行走重物、拖拉尖銳物體等，以免損壞土工膜和焊縫。如需在土工膜上進(jìn)行其他施工操作，應(yīng)采取相應(yīng)的保護(hù)措施，如在土工膜表面鋪設(shè)木板等。總之，養(yǎng)殖防滲土工膜的搭接焊接是一項專業(yè)性較強(qiáng)的工作，需要嚴(yán)格按照操作規(guī)程進(jìn)行施工，加強(qiáng)施工過程中的質(zhì)量控制和檢測，確保焊接質(zhì)量符合要求，為養(yǎng)殖工程的順利進(jìn)行提供可靠保障。
